◆ 工作用途
GCQ-1型軸承內套裝拆二用感應加熱器【簡稱：軸承加熱器】應用于四列、雙列短圓柱滾子軸承內套、迷宮環的裝和拆。
◆ 工作原理
GCQ-1型軸承加熱器利用電磁感應加熱原理對軸承內套、迷宮環由表及里的均勻加熱，使軸承內套、迷宮環在瞬間產生熱膨脹，當內孔膨脹量超過軸徑過盈裝配量時即能順利地拆下或者裝上軸承內套、迷宮環。
◆ 結構特點

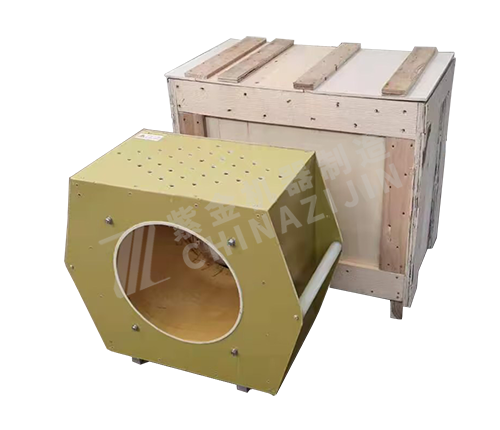

GCQ-1型軸承加熱器由感應加熱器、控制箱組成。
1、感應加熱器主要由電磁線圈和環氧板殼體組成，外殼頂端設有多個透氣孔，底部為鏤空。主要作用為：當感應加熱器連續工作后，電磁線圈自身產生熱量而升溫時，可用排風扇對感應加熱器底部吹風，進行強制降溫，從而延長感應器的使用壽命。感應加熱器采用便攜（手提）式，其外殼二側設置了二個（方形）提手（孔）。
2、控制箱主要控制感應器裝拆軸承內套的加時間和加熱溫度。其控制方式采用時間控制，時間到加熱器停止加熱。另外，控制系統安裝有電力電容，用于提高感應器的功率因素和瞬間退磁（2秒）。
◆ 操作流程
1、按電器原理圖、銘牌參數接電源。
2、把控制箱輸出線二個插頭任意插入感應器的二個插座中，并向順時針擰緊。
3、操作A（安裝軸承內套）：①軸承內套放入感應器內。②打開電源開關。③按“加熱”綠按鈕，加熱器工作。④加熱軸承內套時，將時間選擇大約30秒左右（嚴禁加熱時間過長使軸承內套過熱而發藍），當軸承內套被磁場感應加熱至發熱時（軸承內套冒熱氣）即可，記下加熱時間調整好下件加熱時間。⑤按“停止”紅按鈕，加熱器停止工作。⑥戴上隔熱手套，取出軸承內套，進行安裝。
4、操作B（拆卸軸承內套）：①把感應器套在軋輥的軸承內套上。②打開電源開關。③按“加熱”綠按鈕，加熱器工作。④拆卸軸承內套時，將時間選擇在大約2分鐘左右，當軸承內套被磁場感應加熱至發熱時（軸承內套冒熱氣）即可拆卸下軸承內套，記下加熱時間調整好下件加熱時間，嚴禁軸承內套發藍。⑤按“停止”紅按鈕，加熱器停止工作。⑥拿開感應器，戴上隔熱手套，取下軸承內套。
◆ 注意事項
1、軸承內套如有開裂嚴禁加熱。
2、嚴禁感應器內無工件工作，避免感應器線圈短路。
3、正確掌握加熱時間，時間太短會產生裝不上拆不下現象，時間太長會過熱退火。
4、一次操作失誤后，可讓工件完全冷卻，并調整加熱時間重新加熱。
5、感應器拆卸結束后及時將工件從感應器內取出，擦去油污。
友情提醒：不同規格的軸承內套需制作相對應的軸承加熱器，禁止把不同規格的軸承內套放入同一軸承加熱器進行加熱！
